E4 Nestingas su automatiniu išankstiniu ženklinimu, Nestingas su automatiniu išankstiniu ženklinimu yra didelio efektyvumo automatinio lizdo sprendimas su automatine pakrovimo ir iškrovimo sistema.
E4 Įdėjimas su automatiniu išankstiniu ženklinimu
1. Įvadas į lizdą su automatiniu išankstiniu ženklinimu
E4 Nesting Machine yra didelio efektyvumo automatizuotas lizdų sprendimas su automatine pakrovimo ir iškrovimo sistema. Visas darbo ciklas – pakrovimas, sudėjimas, gręžimas ir iškrovimas atliekamas automatiškai, o tai užtikrina maksimalų produktyvumą ir nulinį prastovos laiką.
2. Įdėjimas naudojant automatinį išankstinio ženklinimo parametrą (specifikacija)
Serija |
Kelioninis dydis |
Darbinis dydis |
Kelionės greitis |
Darbo greitis |
Verpstės informacija. |
Įrankių žurnalas |
Lentelės struktūra |
Galia |
1224 |
2500*1260*200 |
2440*1220*70 |
80m/min |
25m/min |
9kw |
8 karuselė |
Vakuuminis stalas |
30kw |
1230 |
3140*1260*200 |
3050*1220*70 |
||||||
1530 |
3140*1600*200 |
3074*1550*70 |
||||||
1537 |
3700*1600*200 |
3685*1550*70 |
||||||
2128 |
2900*2160*200 |
2850*2130*70 |
35kw |
|||||
2138 |
3860*2170*200 |
3800*2130*70 |
3. Įdėjimas su automatinio išankstinio ženklinimo funkcija ir pritaikymu

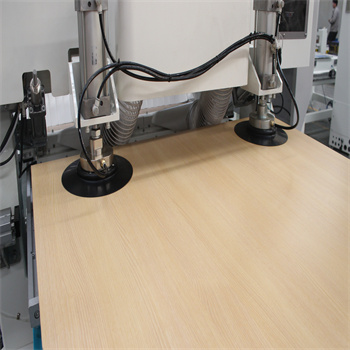

■ E4 Nest Machine yra didelio efektyvumo automatizuotas lizdų sprendimas su automatine pakrovimo ir iškrovimo sistema. Aukščiausio lygio šis sprendimas turi didelį pranašumą, nes jam nereikia nuolatinio operatoriaus buvimo. Ant platformos įrengti siurbtukai keliauja į mašinos galą, kad paimtų ruošinį iš žirklinio keltuvo, kuris vėliau įdėtas ir išgręžiamas prie plokščio stalo. Pasibaigus darbo ciklui, stūmiklis išneša užbaigtą ruošinį iš darbo zonos, kad būtų galima vienu metu pakrauti kitą ciklą.
■ Pirmos klasės pasaulyje komponentai – itališkas aukšto dažnio elektrinis velenas, valdiklių sistema ir grąžtų blokas, vokiškos spiralinės krumpliastiebo pavaros, japoniški savaiminio tepimo ir dulkių nepraleidžiantys kvadratiniai linijiniai kreiptuvai ir didelio tikslumo planetinės pavaros reduktoriai ir kt.
■ Tikrai universalus – įdėjimas, frezavimas, vertikalus gręžimas ir graviravimas viename.Puikiai tinka skydinių baldų, biuro baldų, spintelių gamybai ir kt.
4. Įdėjimas su automatinio išankstinio ženklinimo informacija
——Didelės galios velenas——
Įjunkite E4lizdo mašina įvairioms medžiagoms apdoroti
——Automatinis išankstinis ženklinimas——

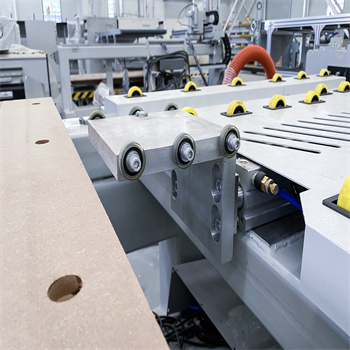

——Automatinis padėties nustatymas——

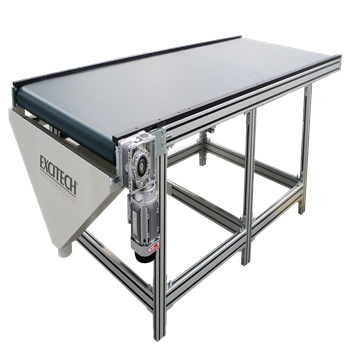

——Automatinis stūmimo įtaisas——

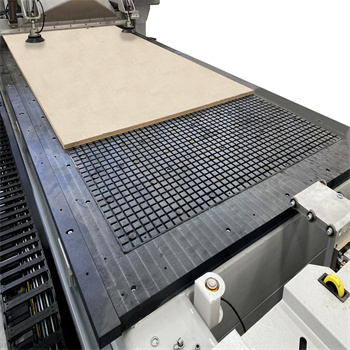

——Vakuuminis stalas——
——Karuselės įrankių keitiklis——
——Galingas vakuuminis siurblys——
——Pasirenkamas 5+4 gręžimo bankas——
——Pasirenkama savaiminio tepimo sistema——
——Pasirenkama dviguba darbo zona——
——Programinės ir aparatinės įrangos integravimo sprendimas——
Lizdinė ląstelė
5. Įdėjimas su automatinio išankstinio ženklinimo kvalifikacija
Gamybos patalpa
Nuotrauka daryta kliento gamykloje
Vidinis apdirbimo įrenginys
Kokybės kontrolė ir bandymai
E4 Įdėjimo mašina mūsų partnerių gamyklose
Garbės
1 |
Apdovanojimas už
Tarptautinė prekių ženklo registracija |
2 |
Kinija garsioji
Prekės ženklas |
3 |
Nacionalinis Top 10
Gerai žinomas CNC gamintojas |
4 |
UL, CE, EAC, CSA 、ISO sertifikatas ir pan... |
6. Pristatymas, pristatymas ir aptarnavimas
Siuntimas
CNC įdėjimo mašina yra supakuota su antikorozine plastikine plėvele, skirta valyti ir apsaugoti nuo drėgmės.
Pritvirtinkite CNC įdėjimo mašiną prie faneros padėklo, kad būtų saugu ir išvengta susidūrimo.
Uostas
Čingdao uostas / Tiandzino uostas / Šanchajus / Kaip paskirta
Aptarnavimas
■ Mūsų komanda visada bus su jumis nuo pirmųjų užklausų apie mūsų mašiną iki sandorio užbaigimo iki montavimo iki techninės pagalbos ir priežiūros.
■ „Excitech“ teikia visą parą gamyklos palaikymą su labai patyrusių inžinierių komanda, kuri visą parą aptarnauja klientus ir partnerius visame pasaulyje.
■ Nesvarbu, ar aparatas naudojamas Šiaurės Amerikoje ar Afrikoje, diagnostiką galime atlikti skambindami bet kuriame iš mūsų kompiuteriu aprūpintų aparatų trikčių šalinimui. ir pataisykite valdiklio nustatymus, kad po minutės vėl paleistumėte.
7.DUK
1. Kokie priedai ir funkcijos gali būti naudojami įdėjus mašiną?
Atsakymas:Nesting Series parinktys
Serija |
E4 |
E3 |
E2-9 |
E2-C |
E2-4 |
Spintelė ir plokščios durys |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Lietos durys |
Neprivaloma |
Neprivaloma |
/ |
Neprivaloma |
/ |
Automatinis įrankių keitiklis |
Standartinis |
Standartinis |
/ |
Standartinis |
/ |
Didelės galios velenas |
Standartinis |
Standartinis |
/ |
Standartinis |
/ |
Išankstinis ženklinimas |
Neprivaloma |
Neprivaloma |
/ |
/ |
/ |
Tiekiamas ir pašalinamas |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Dviguba darbo zona |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Neprivaloma |
Gręžimo bankas |
Neprivaloma |
Neprivaloma |
/ |
Neprivaloma |
/ |
Suspaudimo volelis |
Neprivaloma |
Neprivaloma |
Neprivaloma |
/ |
Neprivaloma |
Vertikalus pjūklas |
Neprivaloma |
Neprivaloma |
/ |
Neprivaloma |
/ |
2. Kuo skiriasi skirtingos įdėjimo mašinos struktūros?
Atsakymas:
Standartinis |
Standartinis sprendimas, mažas plotas |
Automatinis pakrovimas ir iškrovimas su išankstiniu ženklinimu |
Automatinis išankstinis ženklinimas, tiekimas, įdėjimas į lizdą, tiekimas per vieną ciklą, siekiant padidinti produktyvumą ir sumažinti klaidų skaičių |
Automatinis pakrovimas ir iškrovimas |
Puikiai padeda sutrumpinti prastovų laiką, kartu gerinant našumą. |
Dviguba darbo zona |
Pakrovimas ir iškrovimas vienoje zonoje nenutraukiant darbo ciklo. |
3. Kaip pasirinkti įdėjimo mašiną ir skydinį pjūklą?
Atsakymas: įdėjimo mašina gali pjaustyti specialias formas ir naudojama nestandartinių baldų pramonėje. Be to, skydinis pjūklas gali sumažinti užsakymą ir yra naudojamas masinei gamybai.
4. Kuri briaunų klijavimo mašina rekomenduojama šiai įdėjimo mašinai?
——Rekomenduojama suderinta briaunų juostos mašina——
EF683GI briaunų juostos mašina
Dvigubas klijavimas + išankstinis frezavimas + kampų apipjaustymas
5. Kokią gręžimo mašiną rekomenduojama naudoti šiai įdėjimo mašinai?
——Rekomenduojama atitinkama gręžimo mašina——
EHS1224 šešiapusė gręžimo mašina
